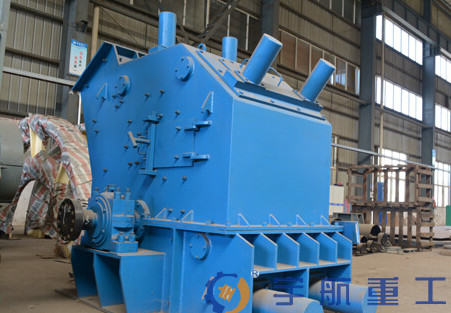

PF-1010反击破结构及性能介绍

洛阳宇航重工PF-1010反击式破碎机主要使用于破碎抗压强度不高于140MPa的石灰石、煤、焦炭、氧化铝结壳块等中等硬度脆性物料。设备规格为ø1000×1050mm，即转子直径ø 1000mm，转子长度为1050mm。最大给料粒度150mm，排料粒度小于12mm，设备产能可达35t/h。

结构简介

机器主要由机体部分，转子部分和两组反击板等主要部件组成。机体部分为上下机体部分组成，全部由钢板焊接而成，上下机体采用螺栓连接，机体内有衬板用螺钉固定于机壳内壁以保护机体不受磨损，在集体上设有几个小门便于观察，检修，门上镶有橡皮管或橡皮胶板密封防尘。

转子部分的转子体由钢板制成，锤头采用耐磨高强度合金钢，转子体固定在转子轴上，在转子轴的一端装有三角皮带轮，动力即由此输入。反击板部分是用钢板焊接而成，上面用螺钉固定高猛钢衬板，反击板的角度可以调节从而达到最佳的破碎效果。

物料由进料口沿导矿板进入锤头打击区，受到高速旋转的锤头打击后冲向反击板，受到冲击而破碎，然后又从反击板弹回到锤头打击区来，继续重复上述打击过程。物料在锤头和反击板间的往返过程中，还有相互碰撞的作用。由于物料受到锤头、反击板的多次冲击和相互间的碰撞，使得物料不断的沿本身的节理界面产生裂缝、松散而破碎。当破碎后的物料粒度小于锤头和均整板之间的间隙时，就从机体下部排出，即为破碎后的产品.

性能特点

结合目前国内反击破在使用当中所存在的问题，既易损件频繁更换、粉尘外泄以及出料粒度合格率较低(≤80)的现象，我公司引进德国技术，对破碎腔内部结构进行了相应改进，加大了破碎腔空间，明显改善了物料受冲击和受击打后的破碎效果，提高了设备产能，且成品粒度的合格率达到90%。在制作锤头过程中，严格检验锤头材质成分，科学把控热处理工序，确保锤头的机械性能满足设计要求，从而显著延长了锤头使用寿命。同时我们对设备密封结构也进行了有效改进，消除了粉尘对轴承的侵蚀，同时也避免了粉尘外泄现象。
