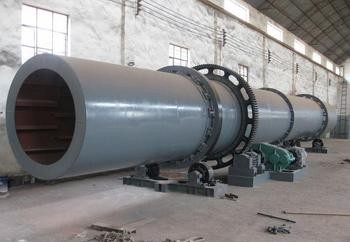

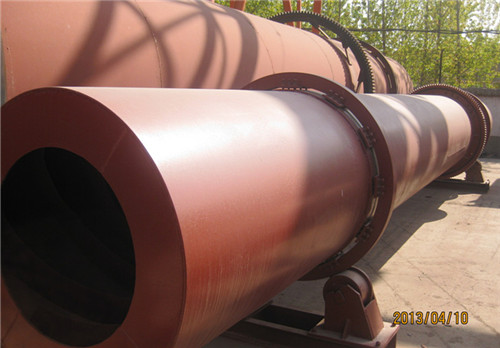

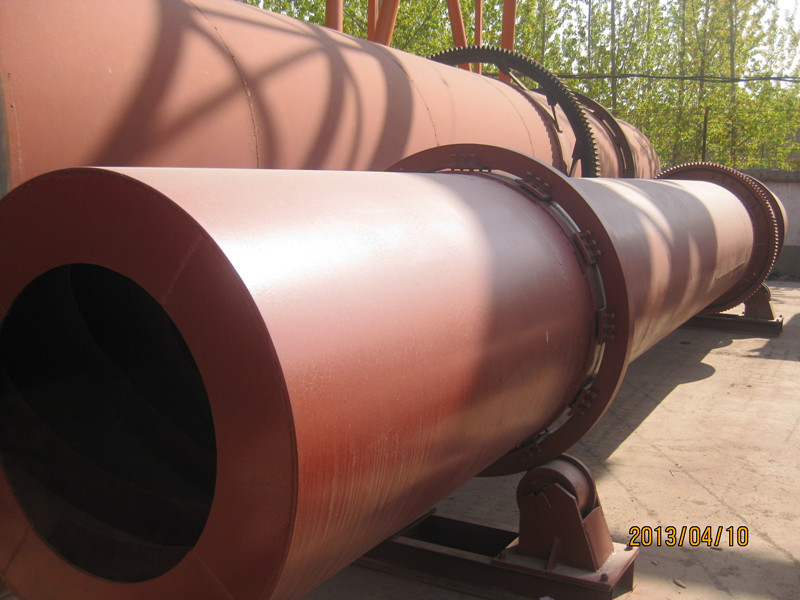

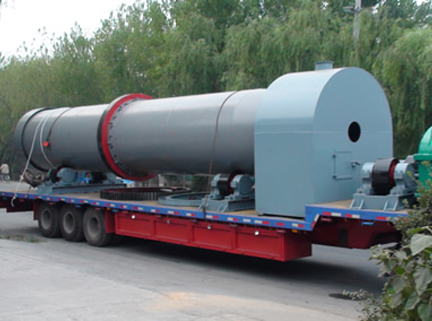

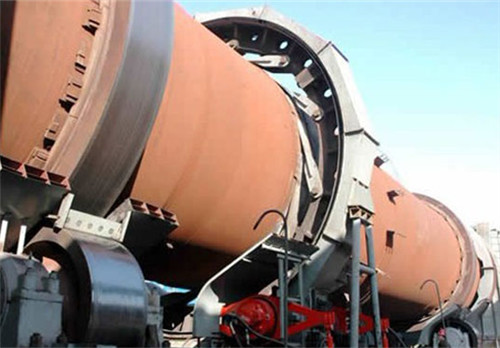

转筒干燥机

回转干燥机也被称为滚筒干燥机或圆筒烘干机，是矿业设备中应用最普通且广泛的一种干燥设备。转筒干燥机主要由回转体、扬料板、转动装置、支撑装置及密封圈等部件组成，它广泛用于建材、冶金、化工、水泥工业烘干矿渣、粘土等物料，宇航重工生产的回转干燥机结构合理、制作精良、产品高、能耗低、运转方便。

【进料粒度】：-

【生产能力】：7.85-68.3m³

【应用领域】：建材、冶金、矿山、化工、食品、水泥工业等领域。

【适用物料】：石灰石、泥煤、褐煤、矿渣、粘土、铝矾土等。

立即订购

产品特点

1.转筒干燥机械化程度高，生产能力较大，可连续运转。

2.结构优良﹑简单﹑物料通过筒体阻力运行平稳﹑操作方便。

3.故障少﹑维护费用低﹑功耗低。

4.适用范围广﹑产品干燥的均匀性好。

5. 烘干温度高，干燥强度大，使用成本低。

工作原理

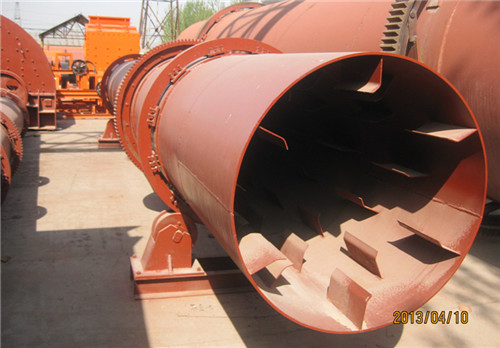

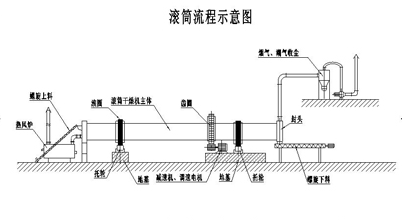

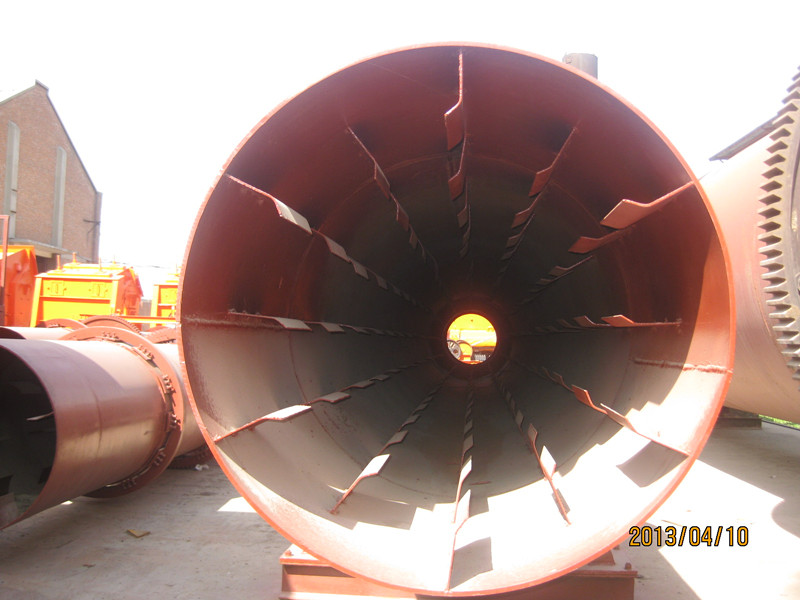

转筒干燥机的热源来自燃烧装置，转筒干燥机采用顺流式加热方式。因此需要干燥的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于转筒干燥机倾斜放置，物料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到干燥的目的。

技术参数

产品规格（m）	生产能力（T/H）	主电机		主减速机		重量（T）
产品规格（m）	生产能力（T/H）	功率（KW）	型号	型号	速比	重量（T）
Φ1.2×10m	2.5	7.5	Y160M-R₃	ZL50-16-I		13.5
Φ1.5×12m	3.3-4.9	10	Y160L-6-B₃	JZQ500-Ⅲ-2F		18.9
Φ1.5×15m	4-6	18.5	Y200L₁-6	JZQ500-Ⅲ-2F		21
Φ1.8×12m	4-6	11	Y160L-6	ZQ50-16Ⅱ-2	16.46	22.83
Φ2.2×12m	7-12	18.5	Y200L₇-6	JZQ650-Ⅲ	31.5	37.6
Φ2.2×14m	7-12	18.5	Y200L₇-6	JZQ650-Ⅲ	31.5	40
Φ2.2×16m	12	30	Y225M-6	JZQ750-Ⅲ	31.5	45
Φ2.4×14m	12	30	Y250M-6	JZQ750-Ⅲ	31.5	51
Φ2.4×18m	10-13	37	Y250M-6	ZL85-13-I	27.16	54
Φ2.4×20m	10-14	37	Y250N-6	ZL85-13-I	27.16	54.14
Φ3×20m	25	55	Y250M-4	ZL100-16-I	41.52	78
Φ3×25m	32-36	75	YR280M-4	ZL100-16-I	41.52	104.9
