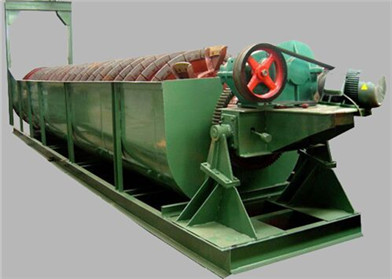

螺旋分级机


螺旋分级机广泛用于选矿中与磨矿机组成闭路循环,用作预选择分组和检查分级以及用于选矿中的细料脱泥、脱水等。本机是借肋于固体颗粒的大小不同,比重不同,因而在液体中的沉降速度不同的原理,进行机械分级的一种分级设备。宇航重工生产的螺旋分级机具有结构简单、工作可靠、操作方便等特点。

水槽长度】:≤3000-14300mm

螺旋直径】:300-3000mm

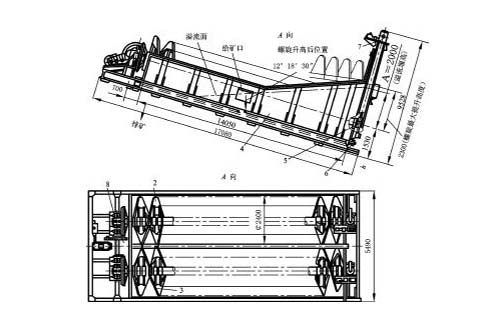

构成】:螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

应用范围】:螺旋分级机主要用于选矿、砂石厂磨矿回路中的预先分级、检查分级,以及洗砂作业中的脱泥、脱水等作业。

适用物料】:矿沙、细泥、矿砂等。


立即订购

产品特点


1、节能高效

相同分级粒径,分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时,分级轮无磨损;生产莫氏硬度≥7的粉体时,分级轮使用寿命比其它卧式、立式提高5~8倍。因此,在作业时,生产效率高,节能高效。


2、操作简便,运行平稳

广泛使用于选矿厂中,来分级矿砂和细泥。及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。具有结构简单、工作可靠、操作方便等优势。


3、采用国际顶尖技术,大大提高生产效率

采用国内外先进的技术研发的分级机,其工艺简单,处理效率比较高。特别适合于干法大、中型制砂生产线使用。


4、环保节能,符合国家标准

采用变频控制技术,操作更便捷。在处理物料的时候,可以过滤掉中大的杂料。负压生产,无粉尘污染,高效环保。


工作原理


螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。


技术参数

规格型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 生产能力(t/d) 电机功率(kw) 重量
返砂 溢流 传动 提升 (t)
FG7.5 750 5500 6月10日 340-570 65 3 手动 2.7
FG10 1000 6500 5.0-8.0 675-1080 110 5.5 手动 4.43
FG12 1200 6500 5.0-8.0 1170-1870 155 5.5 1.5 8.7
FG15 1500 8400 4.0-6.0 1830-2740 235 7.5 2.2 12.5
FG20 2000 8400 4.0-6.0 3240-5400 400 11 2.8 20.5
FG24 2400 9210 3.6 4650-7450 580 15 3 25.6
FG30 3000 1250 3.2 11625 890 22 4 37.7
2FG12 1200 6500 5.0-8.0 2340-3740 310 5.5x2 1.5x2 14
2FG15 1500 8400 4-6.0 3660-5480 470 7.5x2 1.5x2 21.1
2FG20 2000 8400 3.0-5.5 7780-11880 800 11x2 2.8x2 36.5
2FG24 2400 9210 3.6 13600 1160 15x2 3x2 46.8
2FG30 3000 12500 2.0-3.2 14600-23400 1785 22x2 4x2 73

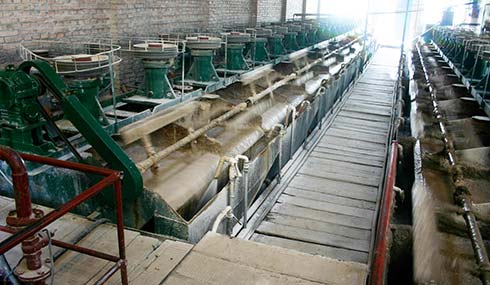

应用案例
