颚式破碎机结构特点|大颚破原理分析

一、机器用途

颚式破碎机用于各种矿岩石破碎的第一道工序，可将抗压强度不高于250MPa的各种矿石一次性加工至中等粒度，常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线，广泛应用于矿山、冶金、化工、建材、筑路和化学工业能部门的粗碎、中碎作业。

二、大颚破结构与工作原理

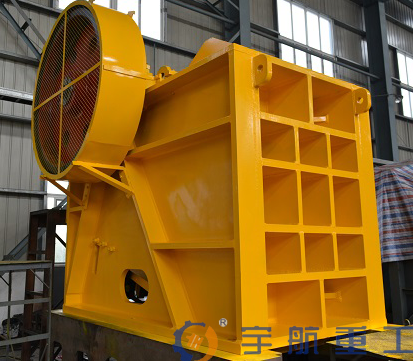

本机主要由机架、动颚、偏心轴、推力板、动颚护板、固定颚板、飞轮等组成。

电动机通过三角皮带驱动偏心轴，使动颚作复摆运动，使物料受撞劈裂和弯曲而破碎，破碎后物料靠自重由排料口排出。

机架是用钢板焊接而成的，其前板上装有固定颚板，侧壁装有左右衬板。动颚是用钢板焊接制成的，其上装有动颚齿板，用楔铁压紧，当齿板磨损后(通常下端磨损较大)，可将它倒置继续使用。

推力板的前端支承在动颚下部的肘板焊件Ⅱ上，后端支承在后座架的肘板焊件Ⅰ上。它除了随动颚作复摆运动外，当破碎腔内进入不能破碎的外来异物而使载荷剧增时，起保险作用，即通过自身断裂，切断负荷，保护其它零件不受损坏。推力板后端的垫片组为调整排料口大小用。

拉杆和弹簧起锁紧作用，用以拉紧动颚和防止推力板脱落，使破碎机能正常运行。

三、大颚破性能特点：

高效节能，运行平稳

优化型深腔破碎，数字化分析各部件运行，锻坯加工重型偏心轴，高锰钢颚板和高等铸钢动颚总成，破碎效率大大提升，单机节能15%-30%，稳定性更高，使用寿命更长。

检修方便，保养量小

在复摆式基本原理下，结构精简，破碎能力强，操作和检修方便;独特的集中润滑系统，润滑更快捷，保养工作量小。

绿色环保，可灵活调控

垫片式排料调整装置，出料调节范围大，使用灵活，可满足客户多种加工要求;噪音低，可配套除尘设备，完全符合国家环保标准。
